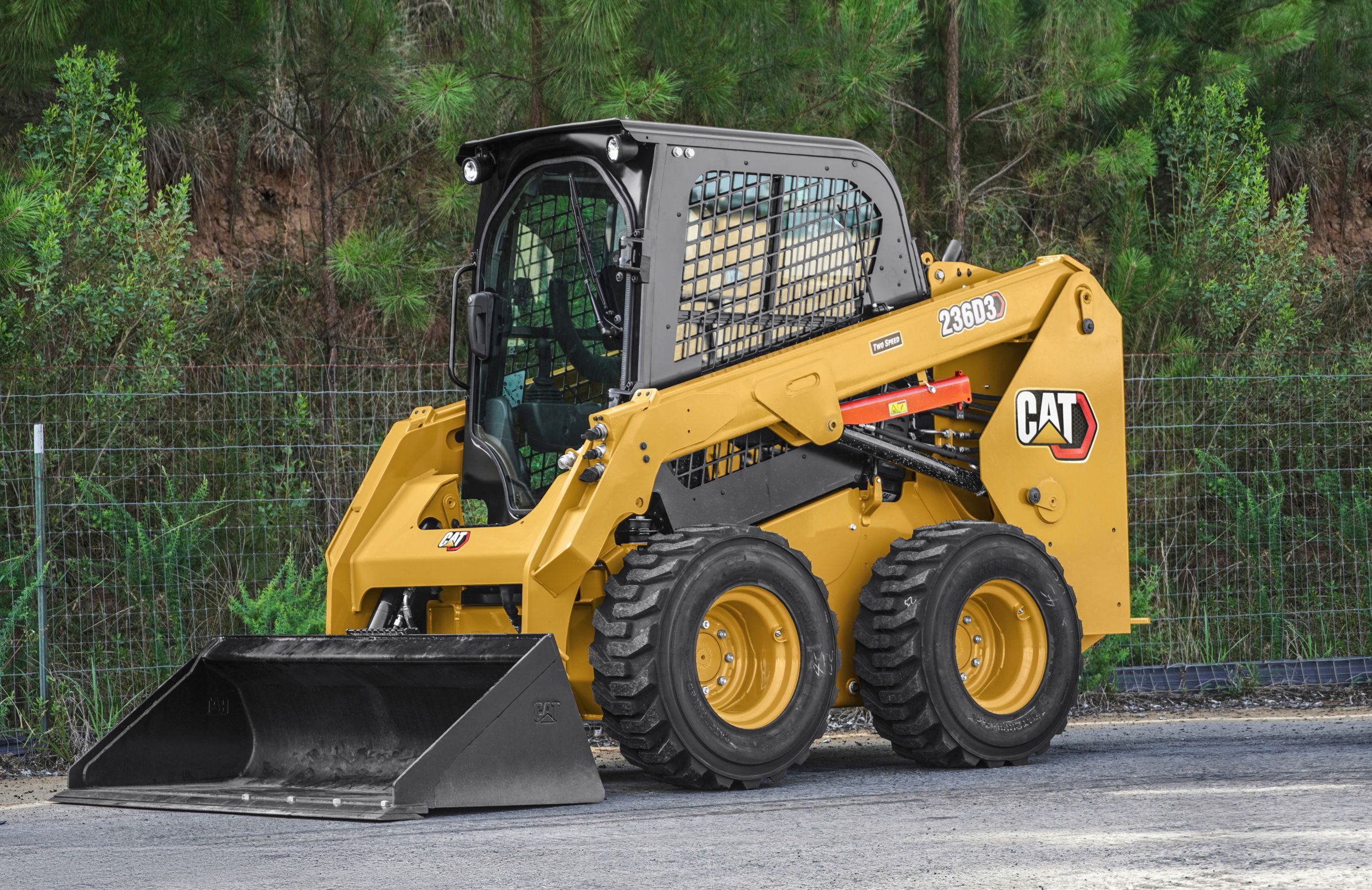

Chargeurs compacts rigides, Chargeur compact rigide 236D3
Chargeurs compacts rigides
Cylindrée
3.3 l
Prix sur demande
Grâce à sa conception à élévation radiale, le chargeur compact rigide 236D3 Cat® offre une portée à mi-levage, des performances de creusement et une puissance de traction à la barre exceptionnelles.
Description
Mesures
+
-
Moteur
| Puissance brute - SAE J1995 | 55.4 kW |
| Puissance nette - SAE 1349 | 54.6 kW |
| Cylindrée | 3.3 l |
| Course | 120 mm |
| Alésage | 94 mm |
| Puissance nette au volant | 54.6 kW |
| Couple maximal - 1500 tr/min - SAE J1995 | 265 N·m |
| Puissance nette – ISO 9249 | 55.1 kW |
Caractéristiques de fonctionnement
| Capacité de fonctionnement nominale | 820 kg |
| Charge limite d'équilibre | 1635 kg |
| Force d'arrachage - Vérin d'inclinaison | 2269 kg |
| Capacité nominale avec contrepoids en option | 910 kg |
Poids
| Poids en ordre de marche | 2979 kg |
Dimensions
| Empattement | 1105 mm |
| Hauteur au sommet de la cabine | 2082 mm |
| Largeur pneus inclus | 1676 mm |
| Garde au sol | 195 mm |
| Portée maximale - Avec bras parallèles au sol | 1353 mm |
| Rayon de braquage à partir du centre - Arrière de la machine | 1639 mm |
| Hauteur de l'axe du godet - Levage maximal | 3122 mm |
| Longueur - Sans godet | 2767 mm |
| Rayon de braquage au centre - Godet | 2107 mm |
| Rayon de braquage au centre - Attache | 1314 mm |
| Hauteur de déversement au levage/vidage maximal | 2359 mm |
| Portée - Levage/vidage maximal | 408 mm |
| Porte-à-faux du pare-chocs - Derrière l'essieu arrière | 1021 mm |
| Rayon de braquage au centre: godet | 2107 mm |
| Rayon de braquage au centre: attache | 1314 mm |
| Hauteur maximale hors tout | 3977 mm |
| Longueur - Avec godet au sol | 3487 mm |
| Rayon de braquage à partir du centre - Arrière de la machine | 1639 mm |
| Hauteur de l'axe du godet - Position de transport | 190 mm |
Circuit hydraulique
| Débit hydraulique - Standard - Débit hydraulique du chargeur | 76 l/min |
| Débit hydraulique - Haut débit - Pression hydraulique maximale de la chargeuse | 23000 kPa |
| Débit hydraulique - Standard - Puissance hydraulique (calculée) | 29 kW |
| Débit hydraulique - Standard - Pression hydraulique du chargeur | 23000 kPa |
| Débit hydraulique - Haut débit - Débit hydraulique maximal de la chargeuse | 112 l/min |
| Débit hydraulique - Haut débit - Puissance hydraulique (calculée) | 43 kW |
Groupe motopropulseur
| Vitesse de translation - Avant ou arrière - Option deux vitesses | 17.1 km/h |
| Vitesse de translation - Avant ou arrière - Une vitesse | 11.2 km/h |
Contenances pour l'entretien
| Carter de chaîne - De chaque côté | 8.8 l |
| Circuit de refroidissement | 14 l |
| Carter moteur | 11 l |
| Réservoir de carburant | 94 l |
| Circuit hydraulique | 50 l |
| Réservoir hydraulique | 39 l |
Equipement Standard
+
-
ÉQUIPEMENT ÉLECTRIQUE
- - Circuit électrique 12 V
- - Alternateur 80A
- - Contacteur à clé de démarrage/arrêt
- - Éclairages : rétroéclairage des instruments, deux feux arrière, deux feux avant et arrière halogènes réglables, plafonnier
- - Avertisseur de recul
- - Batterie industrielle, capacité de démarrage à froid de 850A
POSTE DE CONDUITE
- - Affichage avancé avec caméra de recul : écran LCD couleur 127 mm (5 in) ; système de sécurité avancé pour plusieurs conducteurs ; réglages à l'écran de la réponse des équipements, de la réponse de la commande Hystat et de la commande d'approche lente
- - Instruments : niveau de carburant, compteur d'entretien
- - Indicateurs du système d'avertissement du conducteur : colmatage du filtre à air, sortie de l'alternateur, accoudoir relevé/conducteur non assis dans le siège, température du liquide de refroidissement moteur, pression de l'huile moteur, activation des bougies de préchauffage, colmatage du filtre hydraulique, température de l'huile hydraulique, frein de stationnement serré, système antipollution du moteur
- - Siège réglable à revêtement vinyle
- - Accoudoir rabattable à profil ergonomique
- - Système d'interverrouillage des commandes quand le conducteur quitte le siège ou quand l'accoudoir est relevé : désactivation du circuit hydraulique, désactivation de la transmission hydrostatique, serrage du frein de stationnement
- - Cabine ROPS ouverte, inclinable vers le haut
- - FOPS, LevelI
- - Vitres supérieure et arrière
- - Tapis de sol
- - Rétroviseur intérieur
- - Prise électrique 12V
- - Klaxon
- - Accélérateur à main (cadran) électronique
- - Commandes par manipulateur réglables
- - Système de sécurité antivol avec clavier 6 touches
- - Compartiment de rangement avec filet
GROUPE MOTOPROPULSEUR
- - Moteur turbo dieselC3.3BCat, conforme à la norme Tier4 Final/StageV sur les émissions
- - Filtre à air à deux éléments et à joint radial
- - Robinet de prélèvement d'échantillons S·O·SSM, huile hydraulique
- - Filtres à cartouche, circuit hydraulique
- - Filtres de type cartouche, séparateur eau/carburant
- - Radiateur/refroidisseur d'huile hydraulique (côte à côte)
- - Freins de stationnement serrés par ressort, à relâchement hydraulique
- - Transmission hydrostatique
- - Transmission par chaîne à 4roues motrices
AUTRE
- - Capotage moteur verrouillable
- - Antigel longue durée, -36°C (-33°F)
- - Points d'arrimage de la machine (6)
- - Support de bras de manutention
- - Jauge de niveau d'huile hydraulique
- - Jauge de niveau de liquide de refroidissement du radiateur
- - Vase d'expansion du radiateur
- - Flexible ToughGuard™ Cat
- - Circuit hydraulique auxiliaire à débit continu
- - Raccords extra-robustes à débranchement rapide et à portée plate avec dispositif de décharge de pression intégré
- - Anneau enD fendu pour l'acheminement des flexibles de l'outil de travail le long du bras de manutention gauche
- - Prise électrique pour gyrophare
- - Nettoyage du blindage inférieur
- - Ventilateur à vitesse variable
- - Product Link™ PL240, cellulaire
ÉQUIPEMENT OBLIGATOIRE
- - Circuit hydraulique, standard ou haut débit
- - Attache rapide mécanique ou motorisée
- - Ceinture de sécurité haute visibilité, 50mm (2in) ou 75mm (3in)
- - Ensemble de préparation européen
- - Groupe motopropulseur : une vitesse, une vitesse avec commande antitangage sensible à la vitesse, deux vitesses ou deux vitesses avec commande antitangage sensible à la vitesse
- - Pneus10x16.5 ou 12x16.5
- - ENSEMBLES PERFORMANCE :
– Ensemble Performance H1 : circuit hydraulique à débit standard (sans mise à niveau automatique)
– Ensemble Performance H2 : circuit hydraulique à débit standard, mise à niveau automatique électronique bidirectionnelle (relevage et abaissement), retour de l'outil de travail en position d'excavation, commande de position de l'outil de travail et amortissement électronique (relevage et abaissement)
– Ensemble Performance H3 : circuit hydraulique à grand débit, mise à niveau automatique électronique bidirectionnelle (relevage et abaissement), retour de l'outil de travail en position d'excavation, commande de position de l'outil de travail et amortissement électronique (relevage et abaissement) - - ENSEMBLES CONFORT :
– Cadre ROPS ouvert (C0) : siège statique (sans pédale d'accélération, capitonnage, chauffage ou porte)
– Cadre ROPS ouvert (C1) : pédale d'accélération, capitonnage, porte-gobelet et choix du siège (suspension mécanique ou dossier haut, chauffant, suspension pneumatique) (sans chauffage ou porte)
– Cadre ROPS fermé avec chauffage (C2) : pédale d'accélération, capitonnage, chauffage et dégivreur, vitres latérales, porte-gobelet, prééquipement radio, choix du siège (suspension mécanique ou dossier haut, chauffant, suspension pneumatique) et porte (verre ou polycarbonate)
– Cadre ROPS fermé avec climatisation (C3) : C2 + climatiseur
Equipement Optionnel
+
-
ÉQUIPEMENTS EN OPTION
- - Commandes de type main/pied
- - Contrepoids externes
- - Gyrophare
- - Réchauffeur de bloc-moteur (120V)
- - Huile hydraulique pour temps froid
- - Peinture personnalisée
- - Product Link PL641, cellulaire
- - Radio Bluetooth® avec microphone (récepteur AM/FM/météo avec port USB et prise d'entrée auxiliaire)
