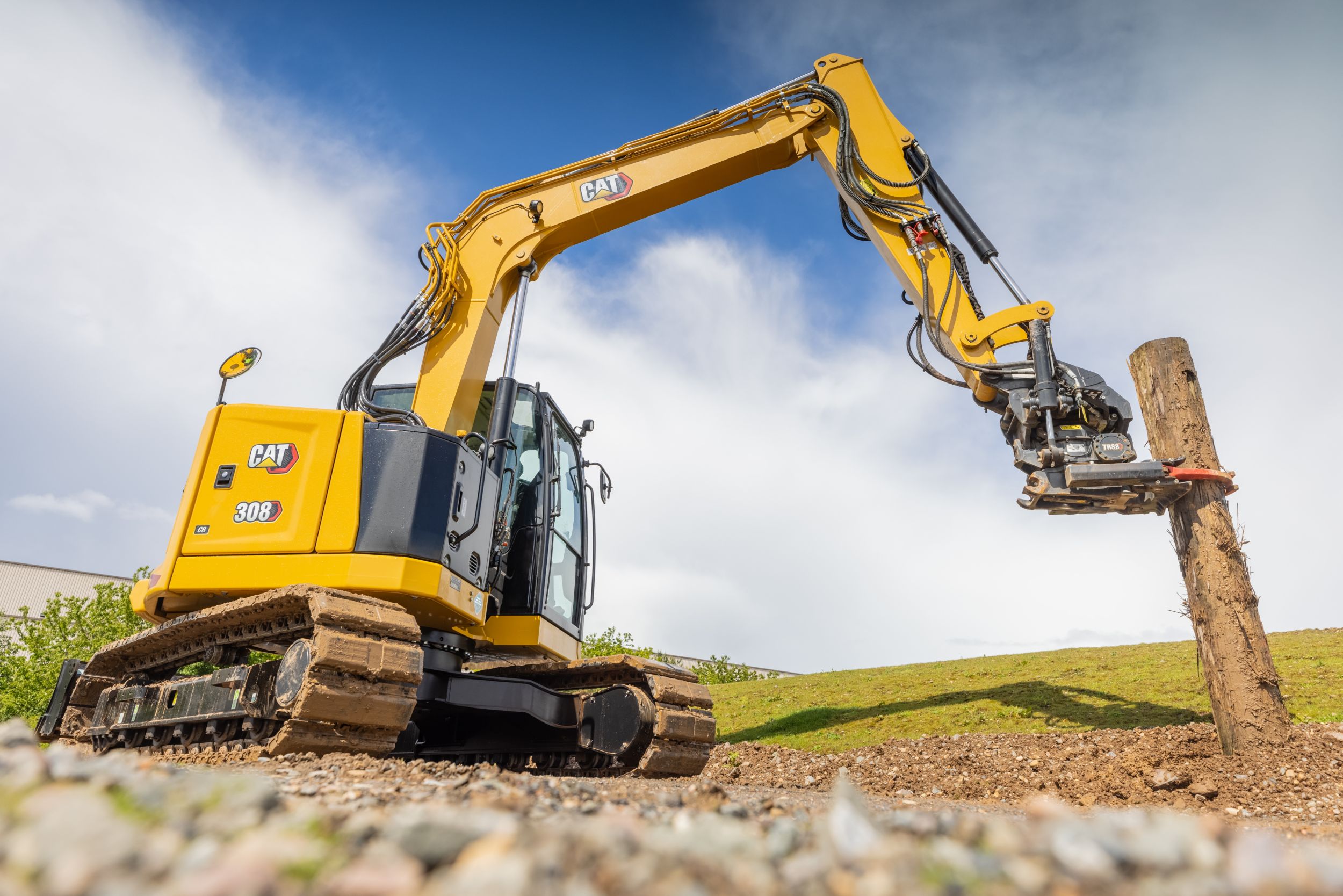

Minipelles, Minipelle hydraulique 308 CR (flèche fixe)
Minipelles
Cylindrée
3.33 l
Course
120 mm
Prix sur demande
La Minipelle hydraulique 308 CR Cat® fournit une puissance et des performances maximales dans un format ultra compact pour vous permettre de travailler dans un large éventail d'applications.
Description
Mesures
+
-
Moteur
| Puissance nette | 51.8 kW |
| Cylindrée | 3.33 l |
| Puissance nette – 2 200 tr/min - ISO 9249:2007, 80/1269/CEE | 51.8 kW |
| Alésage | 94 mm |
| Course | 120 mm |
| Puissance brute - SAE J1995:2014 | 55.4 kW |
Poids
| Poids en ordre de marche | 8025 kg |
| Poids minimal en ordre de marche avec cabine* | 7330 kg |
| Poids maximal en ordre de marche avec cabine** | 8025 kg |
Augmentation du poids par rapport à la configuration minimale
| Chaînes en acier avec patins | 300 kg |
| Bras long | 85 kg |
| Contrepoids | 250 kg |
Système de translation
| Pression au sol - Poids maximal | 35 kPa |
| Vitesse de translation – Faible | 3 km/h |
| Vitesse de translation – Élevée | 4.9 km/h |
| Force de traction maximale - Vitesse réduite | 71 kN |
| Pression au sol - Poids minimal | 32.1 kPa |
| Force de traction maximale - Vitesse élevée | 29.3 kN |
Contenances pour l'entretien
| Huile moteur | 11.2 l |
| Circuit de refroidissement | 10 l |
| Réservoir hydraulique | 53 l |
| Circuit hydraulique | 110 l |
| Réservoir de carburant | 145 l |
Circuit hydraulique
| Force d'excavation - Bras - Long | 36.7 kN |
| Pression en ordre de marche - Orientation | 250 bar |
| Circuit auxiliaire maximal - Secondaire - Pression au niveau de la pompe | 285 bar |
| Force d'excavation - Bras - Standard | 41.3 kN |
| Circuit auxiliaire maximal - Principal - Pression au niveau de la pompe | 285 bar |
| Circuit auxiliaire maximal - Principal - Débit au niveau de la pompe | 131 l/min |
| Pression en ordre de marche - Équipement | 285 bar |
| Débit de la pompe à 2 400 tr/min | 167 l/min |
| Circuit auxiliaire maximal - Secondaire - Débit au niveau de la pompe | 33 l/min |
| Pression en ordre de marche - Translation | 285 bar |
| Force d'excavation- Godet | 58.9 kN |
Circuit de tourelle
| Vitesse d'orientation de la machine | 10.6 tr/min |
Lame
| Hauteur | 431 mm |
| Largeur - Standard | 2300 mm |
| Largeur - Large | 2450 mm |
Niveaux sonores
| Pression acoustique moyenne (ISO 6395:2008) | 99 dB(A) |
| Pression acoustique (ISO 6396:2008) | 72 dB(A) |
Dimensions - Bras standard
| Roulement de tourelle - Hauteur | 756 mm |
| Hauteur - Flèche en fonctionnement - Avec outils** | 2671 mm |
| Garde au sol | 350 mm |
| Portée de la flèche | 1681 mm |
| Largeur de chaîne hors tout | 2300 mm |
| Hauteur - Flèche en position de transport - Sans outils* | 2466 mm |
| Hauteur d'excavation maximale | 7392 mm |
| Portée maximale | 6391 mm |
| Encombrement arrière avec contrepoids | 1425 mm |
| Hauteur maximale de la lame | 370 mm |
| Paroi verticale | 3600 mm |
| Profondeur d'excavation | 4145 mm |
| Longueur d'expédition hors tout - avec contrepoids | 5780 mm |
| Profondeur maximale de la lame | 407 mm |
| Encombrement arrière sans contrepoids | 1290 mm |
| Longueur d'expédition hors tout - sans contrepoids | 5645 mm |
| Hauteur de la cabine | 2541 mm |
| Portée maximale - Niveau du sol | 6246 mm |
| Hauteur de vidage maximale | 5255 mm |
| Largeur de la bande de roulement/des patins | 450 mm |
| Longueur du bras | 1665 mm |
| Longueur du train de roulement hors tout | 2880 mm |
Dimensions - Long bras
| Profondeur d'excavation | 4687 mm |
| Longueur du bras | 2208 mm |
| Largeur de chaîne hors tout | 2300 mm |
| Profondeur maximale de la lame | 407 mm |
| Longueur du train de roulement hors tout | 2880 mm |
| Hauteur maximale de la lame | 370 mm |
| Hauteur de la cabine | 2541 mm |
| Hauteur de vidage maximale | 5672 mm |
| Hauteur - Flèche en position de transport - Sans outils* | 2540 mm |
| Garde au sol | 350 mm |
| Portée de la flèche | 2250 mm |
| Encombrement arrière avec contrepoids | 1425 mm |
| Hauteur d'excavation maximale | 7809 mm |
| Portée maximale | 6900 mm |
| Hauteur - Flèche en fonctionnement - Avec outils** | 3080 mm |
| Roulement de tourelle - Hauteur | 756 mm |
| Paroi verticale | 4110 mm |
| Portée maximale - Niveau du sol | 6766 mm |
| Largeur de la bande de roulement/des patins | 450 mm |
| Encombrement arrière sans contrepoids | 1290 mm |
Equipement Standard
+
-
MOTEUR
- - Moteur diesel C3.3 Cat (conforme aux normes EPA Tier 4 Final pour les États-Unis/Stage V pour l'Union européenne) – Moteur électronique avec turbocompresseur et filtre à particules diesel (DPF)
- - Ralenti automatique du moteur
- - Arrêt automatique du moteur
- - Frein de tourelle automatique
- - Translation automatique à deux vitesses
- - Séparateur eau/carburant avec indicateur
- - Joint radial – Filtre à air à double élément
- - Liquide de refroidissement longue durée, –37 °C (–37 °F)
- - Robinet de vidange écologique
CIRCUIT HYDRAULIQUE
- - Pompe électronique intelligente
- - Pompe à pistons électronique à cylindrée variable
- - Circuit hydraulique à répartition de débit/détection de charge
- - Puissance sur demande
- - Surveillance de la température hydraulique
- - Accumulateur certifié
- - Huile hydraulique HYDO™ Advanced
POSTE DE CONDUITE
- - Protection supérieure ISO 10262 1998 Niveau I
- - ROPS ISO 12117-2:2008
- - Mode de direction de bras
- - Régulateur de vitesse de translation
- - Fonction de modification de la grille de commande
- - Repose-poignets réglables
- - Repose-pieds moulés
- - Tapis de sol lavable, amovible
- - Manettes et pédales de translation
- - Clé Cat avec option de code d'accès
- - Chauffage/ventilation/climatisation avec commande automatique de la température
- - Commandes de verrouillage hydraulique
- - Vitre avant inférieure intégrée
- - Rangement en hauteur au niveau de la vitre avant assisté
- - Vitre arrière, sortie de secours
- - Siège à suspension, à dossier haut, en tissu
- - Ceinture de sécurité à enrouleur (75 mm/3 in)
- - Crochet à vêtements
- - Porte-gobelet
- - Éclairage intérieur à LED
- - Poche à documentation
- - Bossages pour les protections supérieure et avant
- - Prise électrique 12 V
- - Radio – Bluetooth®, auxiliaire, microphone, USB (chargement uniquement)
- - Toit plein-ciel
- - Klaxon d'avertissement/de signalisation
- - Éclairage de cabine et de flèche (à gauche)
- - Compartiment pour téléphone portable
- - Moniteur LCD couleur Nouvelle génération (IP66)
– Interfaces à molette Jog
–Jauges de niveau de carburant et de température de liquide de refroidissement
– Surveillance de la machine et de l'entretien
– Réglages des performances et de la machine
– Code de sécurité numérique
– Plusieurs langues
– Prééquipement pour caméra (IP68 et IP69K)
– Compteur d'entretien avec contacteur d'activation
TRAIN DE ROULEMENT
- - Chaîne lubrifiée et graissée
- - Œilletons d'arrimage sur châssis porteur
- - Lame de refoulement
- - Position flottante de la lame
- - Bord d'usure réversible, boulonné
FLÈCHE, BRAS ET TRINGLERIES
- - Flèche monobloc (3700 mm/145.7 in)
- - Bras standard (1 665 mm/65,6 in)
- - Utilisable en fonction pelle butte – À claveter/raccord manuel/attache hydraulique (non disponible dans toutes les régions)
- - Clapet antiretour d'abaissement de flèche
- - Clapet antiretour d'abaissement de bras
ÉQUIPEMENT ÉLECTRIQUE
- - Circuit électrique 12 V
- - Alternateur 60 A
- - Disjoncteur
- - Batterie sans entretien de 850 CCA
- - Coupe-batterie
- - Contacteur à clé de démarrage
AUTRE
- - Verrouillages sur les portes d'enceinte extérieures
- - Bouchon de carburant verrouillable
- - Prise pour gyrophare
- - Déflecteurs arrière
- - Pompe de ravitaillement
Equipement Optionnel
+
-
POSTE DE CONDUITE
- - Pousser pour démarrer avec le porte-clé Bluetooth®
- - Siège à suspension pneumatique chauffé
- - Protection antipluie
- - Moniteur de pointe, nouvelle génération (ci-dessous tous inclus avec option Moniteur de pointe, nouvelle génération)
– Écran tactile
– Système de référence du chantier
– Caméra haute définition possible (IP68 & IP69K)
– Code de sécurité numérique
TRAIN DE ROULEMENT
- - Lame de refoulement large
- - Chaînes en acier (450 mm/17,7 in de large)
- - Chaînes en acier (600 mm/23,6 in)
- - Chaîne en acier avec patins en caoutchouc
- - Guides de chaîne
FLÈCHE, BRAS ET TRINGLERIES
- - Bras long (2 208 mm/92,9 in)
- - Équipements, notamment godets, tarières et marteaux
- - 2e canalisation hydraulique auxiliaire
- - Timonerie de godet avec œilleton de levage
ÉQUIPEMENT ÉLECTRIQUE
- - Product Link Elite (réglementations applicables)
- - Avertisseur de translation
- - Caméra de recul
- - Gyrophare
BLINDAGES
- - Protection avant grillagée – ISO 10262 1998 Niveau I
- - Protection supérieure extra-robuste ISO 10262:1998 (niveau II)
- - Protection supérieure de toit ISO 10262:1998 (niveau II)
- - Vitre avant en polycarbonate EN356 P5A
- - Protecteurs de chaînes
AUTRE
- - Contrepoids supplémentaire
- - Réchauffeur de chemise d'eau
