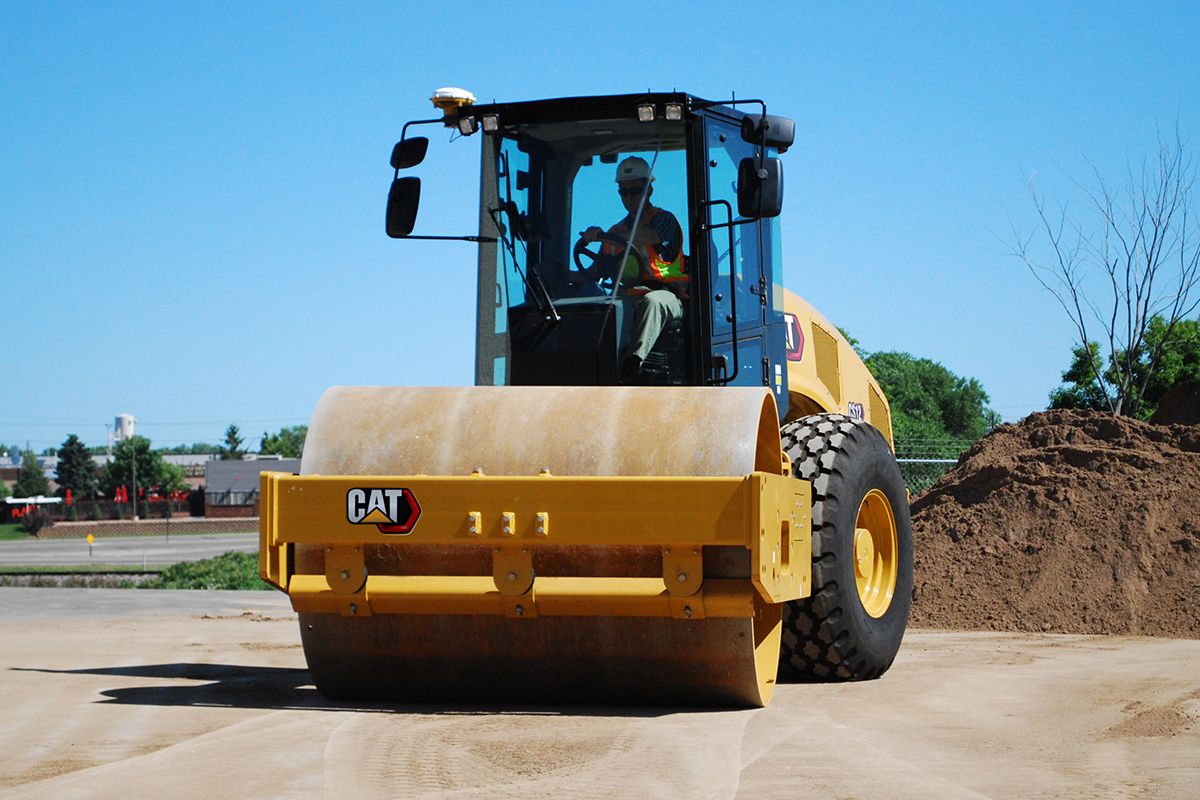

Compacteur de sol vibrant CS12

Name: CS12 - France
SKU: 119821

Compacteurs de sol vibrants

Prix sur demande

Productif. Fiable. Durable.

Le modèle CS12 Cat® comporte un cylindre lisse et convient parfaitement aux applications sur sols granulaires ou aux applications sur sols cohésifs avec un kit de bandage pour pieds dameurs en option. Un système de propulsion fiable améliore la performance et l'efficacité, et les solutions de technologie de compactage vous aident à atteindre la densité cible plus rapidement.

Description

Durabilité

Puissance efficace

Conçu autour du système de transmission à pompes jumelées qui fournit un débit dédié séparé au moteur d'entraînement de cylindre et au moteur de l'essieu arrière pour des performances en côte et une traction exceptionnelles en marche avant et en marche arrière.
Alimenté par un moteur C4.4 Cat® est conforme aux normes sur les émissions Stage V pour l'UE.
Le mode Éco limite le régime moteur, ce qui permet de réduire la consommation de carburant.
La minuterie de coupure de ralenti du moteur réduit la consommation de carburant et les temps de ralenti inutiles en arrêtant la machine après une période de ralenti prédéfinie.
Un ventilateur de refroidissement à vitesse variable fonctionne à la vitesse la moins élevée possible pour un refroidissement optimal
L'option de lame de nivellement additionnelle augmente la polyvalence de la machine.

Performance de compactage exceptionnelle

Puissance efficace

Performance de compactage exceptionnelle

Charges et amplitudes linéaires statiques élevées.
La conception exclusive du balourd assure une grande fiabilité, des performances régulières et un faible niveau de bruit.
Les fonctions automatisées de la commande de vitesse et la fonction de vibration automatique permettent de garantir facilement un compactage homogène et de haute qualité.
L'option de fréquence variable offre une large gamme de fréquences pour aider à maximiser la performance de compactage.
Augmentez la polyvalence de la machine avec l'ajout d'un kit de bandage pour pieds dameurs ovales ou carrés, permettant à votre machine à cylindre lisse de compacter des matériaux semi-cohésifs et cohésifs.

Un environnement de travail sûr et confortable

Performance de compactage exceptionnelle

Un environnement de travail sûr et confortable

Une caméra arrière disponible en option avec un grand écran tactile en couleur améliore la visibilité pour un contrôle et une sécurité plus complets du conducteur.
Le siège pivotant avec affichage LCD multifonction intégré et la console de commande se déplacent avec le conducteur.
Visibilité excellente, tant à l'avant qu'à l'arrière de la machine.
Faible niveau sonore et faibles vibrations pour un plus grand confort du conducteur et une meilleure productivité.
Les conducteurs sont protégés des intempéries par une cabine ROPS/FOPS climatisée en option, avec des fenêtres en verre articulées.

Améliorez la qualité et la productivité grâce à la technologie

Un environnement de travail sûr et confortable

Améliorez la qualité et la productivité grâce à la technologie

Obtenez un contrôle complet du processus avec une couverture accrue et des résultats de compactage plus uniformes grâce à la technologie en option et exclusive Command pour compactage pour automatiser le compactage.
Les technologies Cat Compact en option vous permettent d'atteindre vos objectifs de compactage plus rapidement, plus uniformément et en moins de passes, ce qui vous permet d'économiser du carburant et de réduire les coûts de reprise et de matériaux.
La puissance d'entraînement de la machine (MDP, Machine Drive Power) exclusive est une mesure basée sur l'énergie et peut être utilisée sur tous les types de sol.
La technologie CMV (Compaction Meter Value, valeur de compactage) est une mesure à accéléromètre pour les sols granuleux.

Pratiquement sans entretien

Améliorez la qualité et la productivité grâce à la technologie

Pratiquement sans entretien

Attelage sans entretien avec roulements étanches à vie.
Accès au niveau du sol au compartiment moteur et au module de refroidissement pour un entretien et un échantillonnage des fluides facile.
Surveillez l'état des fluides au moyen d'un prélèvement périodique d'échantillons afin de pouvoir prolonger les intervalles de vidange jusqu'à 500 heures pour l'huile moteur, 3 000 heures pour l'huile hydraulique et de carter de balourd et 12 000 heures pour le liquide de refroidissement.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais diminuent également la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine.
VisionLink® rationalise la gestion de tout votre parc, quels que soient sa taille ou le fabricant de l'équipement*, en fournissant des informations sur les besoins d'entretien, les heures de fonctionnement des machines, la localisation, la consommation de carburant, le temps au ralenti, des codes de diagnostic et plus encore, via des tableaux de bord interactifs sur votre appareil mobile ou votre ordinateur de bureau. Vous pouvez ainsi prendre des décisions éclairées qui permettent de réduire les coûts, de simplifier l'entretien et d'améliorer la sécurité sur votre chantier.

* La disponibilité des champs des données peut varier selon le fabricant de l'équipement, elle est assurée par une interface de programmation d'application (API).

Durabilité

Pratiquement sans entretien

Durabilité

Le C4.4 Cat est disponible dans des configurations qui répondent aux normes sur les émissions Stage V pour l'Union européenne.
Les moteurs diesel Cat doivent utiliser du carburant ULSD (Ultra Low Sulfur Diesel, diesel à très faible teneur en soufre contenant 15 ppm de soufre ou moins) ou du carburant ULSD mélangé aux carburants à faible intensité en carbone suivants* contenant jusqu'à : 20 % de biodiesel FAME (fatty acid methyl ester, ester méthylique d'acide gras) ou 100 % de diesel renouvelable, les carburants HVO (hydrogenated vegetable oil, huile végétale hydrogénée) et GTL (Gas-To-Liquid, gaz liquéfié). Se référer aux directives pour une application performante. Veuillez consulter votre concessionnaire Cat ou la publication « Caterpillar Machine Fluids Recommendations » (SEBU6250) pour plus toute précision.
*Au niveau du tuyau d'échappement, les émissions de gaz à effet de serre des carburants à faible intensité de carbone sont quasiment identiques à celles des carburants traditionnels.
La coupure automatique du ralenti moteur permet de réduire la consommation inutile de carburant et les émissions des gaz à effet de serre en permettant au moteur de passer automatiquement en mode ralenti quand la machine ne travaille pas.
La formation d'un opérateur compétent est un investissement intéressant. Les conducteurs qualifiés contribuent à votre rentabilité en optimisant la productivité, en évitant les immobilisations coûteuses et en assurant la sécurité sur le chantier, ce qui peut contribuer à améliorer votre rendement énergétique et à réduire les émissions de gaz à effet de serre.
Les intervalles d'entretien prolongés réduisent non seulement les immobilisations, mais peuvent également diminuer la quantité de fluide et de filtres remplacés au cours de la durée de vie de la machine. Prolongez les intervalles de vidange jusqu'à 500 heures pour l'huile moteur, 3 000 heures pour l'huile hydraulique et de carter de balourd et 12 000 heures pour le liquide de refroidissement.
Performances et sécurité accrues grâce aux caméras équipées de série et disponibles en option, avec retour visible sur l'écran dans la cabine.
Les technologies Cat Compact vous permettent d'atteindre vos objectifs de compactage plus rapidement, de manière plus uniforme et en moins de passes en économisant du carburant et en réduisant les reprises et les coûts de matériel.
Les services de prélèvement périodique d'huile Cat (S•O•S℠) aident à révéler l'usure excessive, les fluides contaminés ou d'autres problèmes « invisibles » qui peuvent raccourcir la durée de vie des composants. Dans de nombreux cas, vous pouvez prolonger les intervalles de vidange d'huile et de liquide de refroidissement en appliquant la surveillance des liquides. Consultez votre concessionnaire Cat ou le manuel d'utilisation et d'entretien de la machine pour plus d'informations.

Puissance efficace

Spécifications techniques

Description

+ -

Moteur

Nota (1)	La puissance nette annoncée est la puissance disponible au volant moteur lorsque celui-ci est équipé d'un ventilateur tournant à vitesse maximale, d'un filtre à air, d'un module d'émissions propres et d'un alternateur.
Modèle de moteur	C4.4 Cat®
Émissions	Norme européenne Stage V

Poids

Nota (1)

Les poids en ordre de marche sont approximatifs et tiennent compte du plein des liquides, d'un poids de conducteur de 75 kg (165 lb) et d'une cabine avec chauffage et climatisation.

Système de vibration

Plage d'options de fréquences variables

23,3 à 30,5 Hz (1400 à 1830 vpm)

Durabilité

Recyclabilité

97%

Mesures

+ -

Moteur

Puissance brute	118 kW
Puissance moteur – ISO 14396	117 kW
Puissance nette – ISO 9249	97.4 kW
Puissance nette - SAE J1349	96.9 kW
Course	127 mm
Alésage	105 mm

Poids

Poids en ordre de marche – avec cabine	11953 kg
Poids – tambour avec cabine	6339 kg

Système de vibration

Fréquence de vibration – standard	30.5 Hz
Amplitude nominale – élevée	2.1 mm
Amplitude nominale – basse	0.98 mm
Force centrifuge – maximale	301 kN
Force centrifuge – minimale	141 kN
Charge linéaire statique – avec cabine	29.7 kg/cm

Dimensions

Largeur de compactage	2134 mm
Longueur hors tout	5.9 m
Longueur hors tout – avec lame en option	6.4 m
Largeur hors tout	2.3 m
Largeur hors tout – avec lame en option	2.5 m
Hauteur maximale	3.1 m
Diamètre du tambour	1535 mm
Hauteur de la lame en option	683 mm
Empattement	2.9 m

Caractéristiques de fonctionnement

Garde au sol	432 mm
Hauteur de passage de bordure	491 mm
Rayon de braquage – à l'intérieur du bord du cylindre	3.7 m
Vitesse de translation – maximale	11.4 km/h

Contenances pour l'entretien

Contenance du réservoir de carburant	264 l
Réservoir de DEF	19 l
Circuit de refroidissement	31.6 l
Huile moteur - Avec filtre	11.6 l
Carters de balourds (combinés)	26 l
Essieu et réducteurs	18 l
Réservoir hydraulique	50 l

Equipement Standard

+ -

NOTA

POSTE DE CONDUITE

- Cabine ROPS/FOPS avec régulation de la température, siège en tissu, rétroviseurs extérieurs
- Siège réglable avec console intégrée
- Affichage LCD avec protection antivandalisme verrouillable
- Colonne de direction inclinable et réglable avec porte-gobelets intégrés
- Système de caméra arrière avec affichage couleurs à écran tactile
- Ceinture de sécurité haute visibilité de 50 mm (2 in)
- Sortie électrique 12 volts
- Klaxon, avertisseur de recul

SYSTÈME DE VIBRATION

- Compacteur de sol vibrant
- Carters de balourd étanches
- Double amplitude, fréquence unique
- Fonction de vibration automatique
- Décapeuse en acier réglable simple

SOLUTIONS TECHNOLOGIQUES

GROUPE MOTOPROPULSEUR

- Moteur C4.4 Cat®
- Filtre à air à deux éléments
- Contacteur de l'accélérateur à trois positions incluant le mode Éco
- Commande automatique du régime moteur (ASC)
- Pompes de transmission jumelées : une pour l'entraînement de cylindre, une pour l'essieu arrière
- Filtre à carburant, séparateur d'eau, pompe d'amorçage, indicateur de niveau d'eau
- Radiateur inclinable/refroidisseur d'huile hydraulique
- Circuit de freinage double
- Transmission hydrostatique à deux vitesses
- Différentiel à glissement limité

ÉQUIPEMENT ÉLECTRIQUE

- Circuit électrique 24 volts
- Alternateur 100 A
- Batterie avec capacité de démarrage à froid de 750 A

AUTRE

- Capotage moteur verrouillable, réservoirs hydrauliques et à carburant
- Jauges de niveau pour niveau d'huile hydraulique et niveau de liquide de refroidissement du radiateur
- Valeurs de prélèvement d'échantillons S·O·S℠ : huile moteur, huile hydraulique et liquide de refroidissement
- Projecteurs de travail halogènes (4)

Equipement Optionnel

+ -

NOTA

POSTE DE CONDUITE

- Pare-soleil (cabine)
- Pare-soleil déroulant (cabine)
- Ceinture de sécurité haute visibilité de 76 mm (3 in)

SYSTÈME DE VIBRATION

- Kit de bandage amovible - Pieds dameurs ovales ou carrés
- Fréquence variable
- Doubles décapeuses réglables en acier
- Doubles décapeuses réglables en polyuréthane
- Lame de nivellement

SOLUTIONS TECHNOLOGIQUES

- Mesure – Machine Drive Power (MDP)
- Mesure - Valeur du compteur de compactage (CMV)
- Command for Compaction

GROUPE MOTOPROPULSEUR

AUTRE

- Huile hydraulique bio remplie en usine
- Projecteurs de travail halogènes (8)
- Projecteurs à DEL (8)
- Gyrophare orange

Technologies pour compléter votre machine

Brève description des technologies pour compléter votre machine

Gestion des équipements

Product Link Cat

VisionLink®

Cat Inspect

Se connecter à Product Link pour une gestion globale plus efficace du parc

Voir le produit
